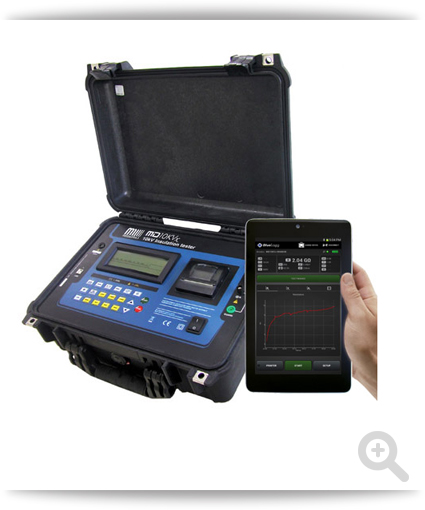

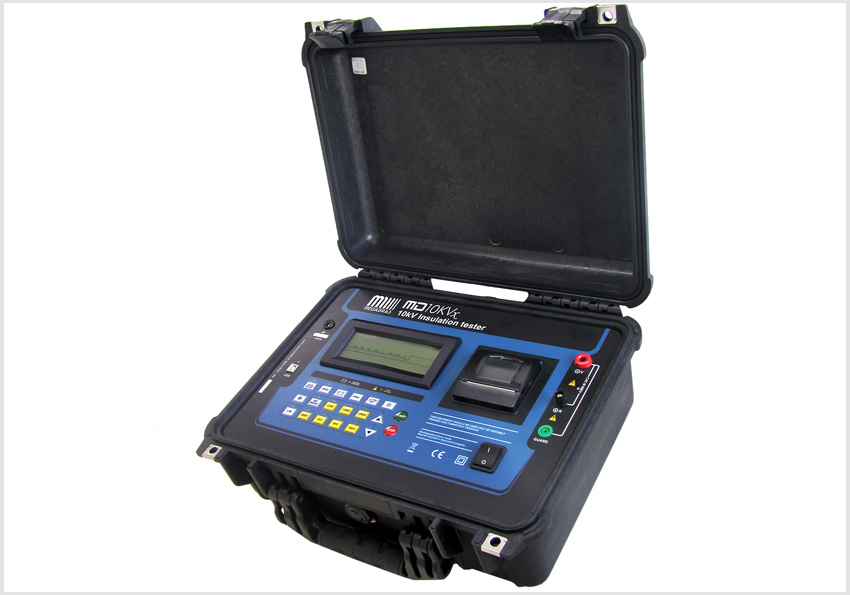

Megôhmetro digital modelo MD-10KVx

Tensões de teste

500 V, 1.000 V, 5.000 V, 10.000 V com seleção rápida. Tensões intermediárias selecionáveis em passos de 25 V, 100 V ou 500 V. Tensão continua, negativa em relação à terra.

Alcance

10 TΩ @ 10 kV.

Voltímetro C.C.

15 V até 600 Vcc.
Exatidão: ±(5% da leitura + 3 dígitos).

Voltímetro C.A.

15 V até 600 V r.m.s.
Exatidão: ±(5% da leitura + 3 dígitos).

Proteção de sobretensão

CAT. III - 600 V.

Medição de corrente

1 nA até 1500 µA ±(10% da leitura + 3 dígitos).

Medição de capacitância

50 nF até 10 µF @ 500 V.
50 nF até 5 µF @ 1.000 V.
30 nF até 2 µF @ 2.500 V.
30 nF até 1 µF @ 5.000 V.
30 nF até 680 nF @ 10.000 V.
Exatidão: ±10% da leitura ± 3 dígitos.

Corrente de curto-circuito

Máx. 2 mA.

Display

Alfanumérico, apresenta as medições em forma digital e analógica por bargraph.

Exatidão das tensões de teste

± 3% do valor nominal sobre uma resistência de 10 GΩ.

Exatidão do megôhmetro

± 5% da leitura entre 1 MΩ e 1 TΩ @ 10 kV.
± 20% da leitura entre 1 TΩ e 10 TΩ @ 10 kV.
(Para tensões de prova menores, o limite superior é reduzido proporcionalmente).
± 20% da leitura ± 5 dígitos entre 10 kΩ e 100 kΩ.
± 10% da leitura ± 5 dígitos entre 100 kΩ e 1 MΩ.

Características avançadas

Cálculo automático do Índice de Polarização.
Cálculo automático do Índice de Absorção Dielétrica.
Ensaios “Passa / Não Passa” e de tempo fixo.
Teste de degraus de tensão.
Memória para até 4.000 valores medidos.
Filtro para minimizar interferências.

Impressora

Imprime o tempo transcorrido, a tensão realmente aplicada ao elemento sob teste e a resistência medida.

Interface com PC

USB.

Cronômetro incorporado

Indica o tempo transcorrido desde o inicio da medição no formato mm:ss, até 90:00.

Software MegaLogg2

Permite transferir os dados armazenados na memória do equipamento para um PC, analisá-los, apresentar os resultados em tabelas e gráficos, gerar relatórios dos ensaios.

Índice de proteção ambiental

IP65 (com a tampa fechada).

Segurança

Conforme com IEC 61010-1.

Compatibilidade eletromagnética (E.M.C.)

Conforme com IEC 61326-1.

Imunidade ás radiações eletromagnéticas

Conforme com IEC 61000-4-3.

Imunidade eletrostática

Conforme com IEC 61000-4-2.

Alimentação

Bateria recarregável interna de 12,8 V - 6 Ah.

Carregador de bateria

Fonte de alimentação de 18 V - 2 A. (Entrada 90 - 260 V~ 45 - 65 Hz).

Temperatura de operação

-5°C a 50°C.

Temperatura de armazenamento

-25°C a 65°C.

Umidade

95% UR (sem condensação).

Peso

Aprox. 6,3 kg.

Dimensões

406 x 330 x 174 mm.

Acessórios inclusos

1 Tablet Samsung Galaxy Tab T113© ou similar.
3 Cabos de medição.
1 Fonte de alimentação.
1 Cabo de comunicação USB.
1 Bolsa para transporte.
1 Manual de operação.
1 Licença de uso do software MegaLogg2.
